[우리FIS 아카데미(우리FISA) 4기 클라우드 엔지니어링 과정] 8주 차 회고


지난주에 이어서
네트워크 관련 수업을 듣고
VM 실습도 진행했습니다 〰️

바쁘고 바빴던 일주일💨

🚝 8주 차 회고 시작~




---


이번 주의 블로그는 요일별로 나누지 않고
이어서 써보려고 합니당

원래 스위치는 broadcast 도메인을 나누지 못하고
collision 도메인(네트워크 장치들 간의 데이터 전송이 충돌할 수 있는 영역)만 나눌 수 있었는데

VLAN(Virtual Local Area Network)
이라는 기술로 스위치의 네트워크를 논리적으로 분리하여
broadcast 도메인을 나눌 수 있음

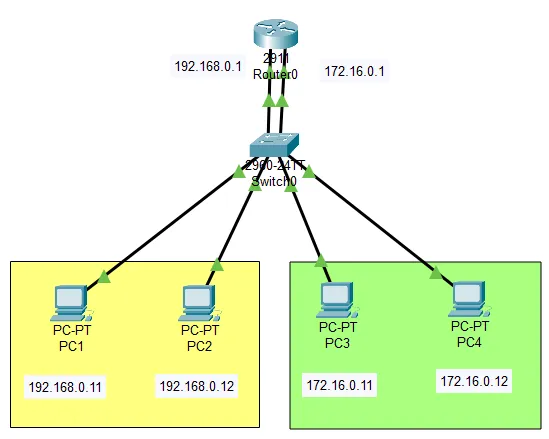

VLAN 관련 실습에서

스위치에 연결된 왼쪽 2개 PC는 192.168.0.x,
오른쪽 2개 PC는 172.16.0.x로 네트워크 주소를 다르게 설정해 줬다.

이렇게 2개의 서로 다른 VLAN에 속한 PC들끼리 소통을 하려면
라우터에 2개의 케이블을 연결하여
라우터를 통한 통신을 해야 한다.

하지만 VLAN마다 케이블 수가 늘어나면 포트도 많이 필요해지고 배선이 복잡해진다😥


이때, 라우터를 네트워크 대마다 케이블을 연결하지 않고,
하나의 인터페이스만으로 연결할 수 있는 기술이 있음!

바로 "route on a stick"이라는 것인데
VLAN마다 물리적 인터페이스를 사용하는 대신
하나의 물리적 인터페이스에서 여러 서브인터페이스를 구성하여 라우팅 하는 기술을 말한다.
route on a stick 명령어 예시 👇

# VLAN 10에 대한 서브인터페이스
Router(config)# interface GigabitEthernet0/0.10

# VLAN 10의 IEEE 802.1Q 캡슐화
Router(config-if)# encapsulation dot1Q 10

# VLAN 10의 IP 주소 설정
Router(config-if)# ip address 192.168.10.1 255.255.255.0

# 인터페이스 활성화
Router(config-if)# no shutdown





 네트워크 지식을 배우고
이제 VM 실습 시작💻

여기서 VM(가상 머신)이란 Virtual Machine으로
'하드웨어를 가상화하여 물리적 컴퓨터를 소프트웨어적으로 구현하는 것'을 말합니당





VM에서 네트워크 연결을 설정하는 방법 3가지로

1. Bridge

2. NAT

3. Host-Only

가 있는데



Bridge는 가상 머신이 물리적 네트워크와 직접 연결되어 호스트와 동일한 네트워크 상에 존재하는 것,

NAT은 가상 머신이 물리적 네트워크와 직접 연결되지 않고, 가상 머신 IP를 호스트의 IP로 변환해 외부로 연결하는 것,

Host-Only는 가상 머신이 외부 네트워크와 연결되지 않으며, 가상 머신들끼리만 통신하는 방식이다.

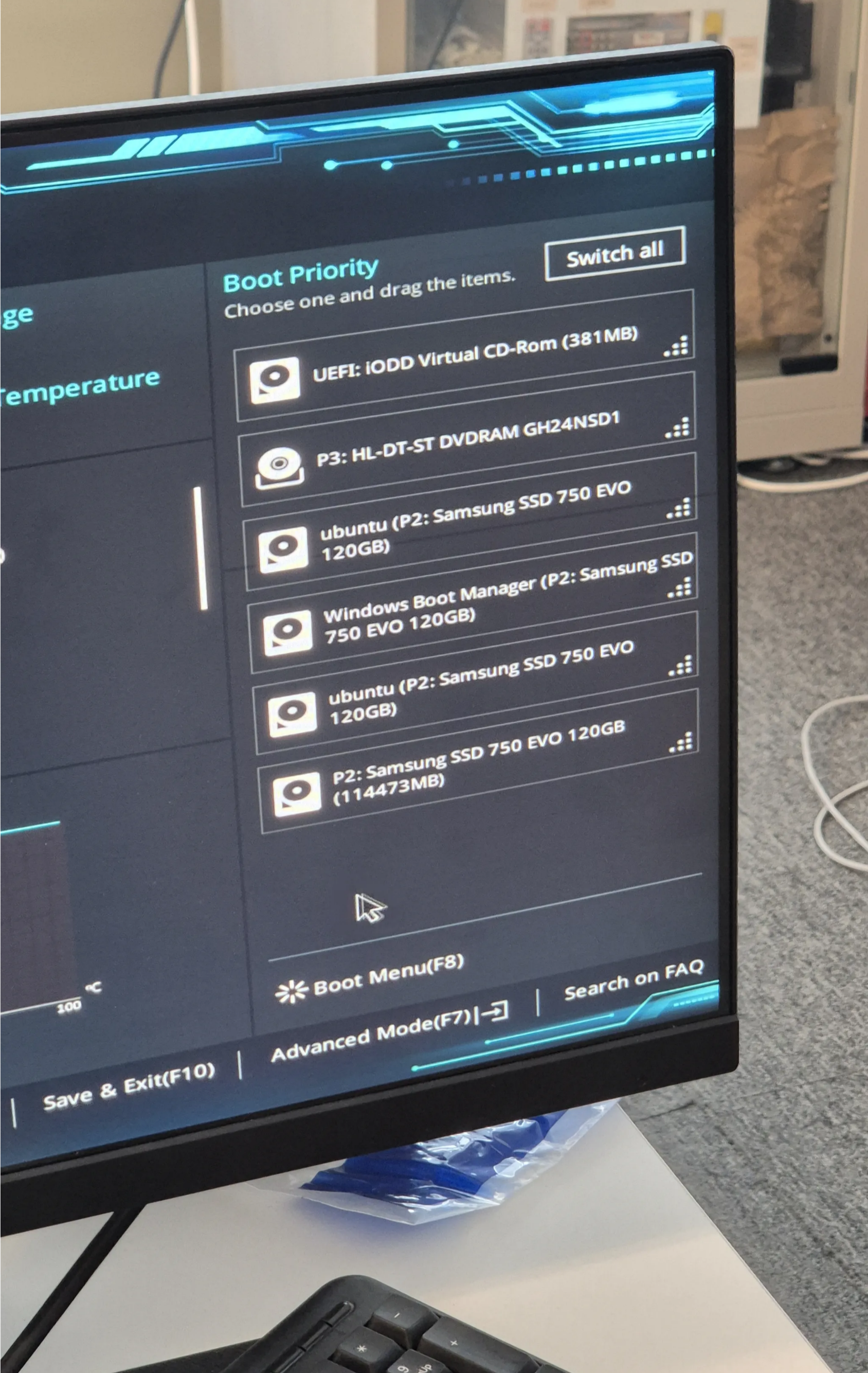

우선 서버로 사용할 컴퓨터에 CD-ROM으로 ESXi를 설치해 줍니다

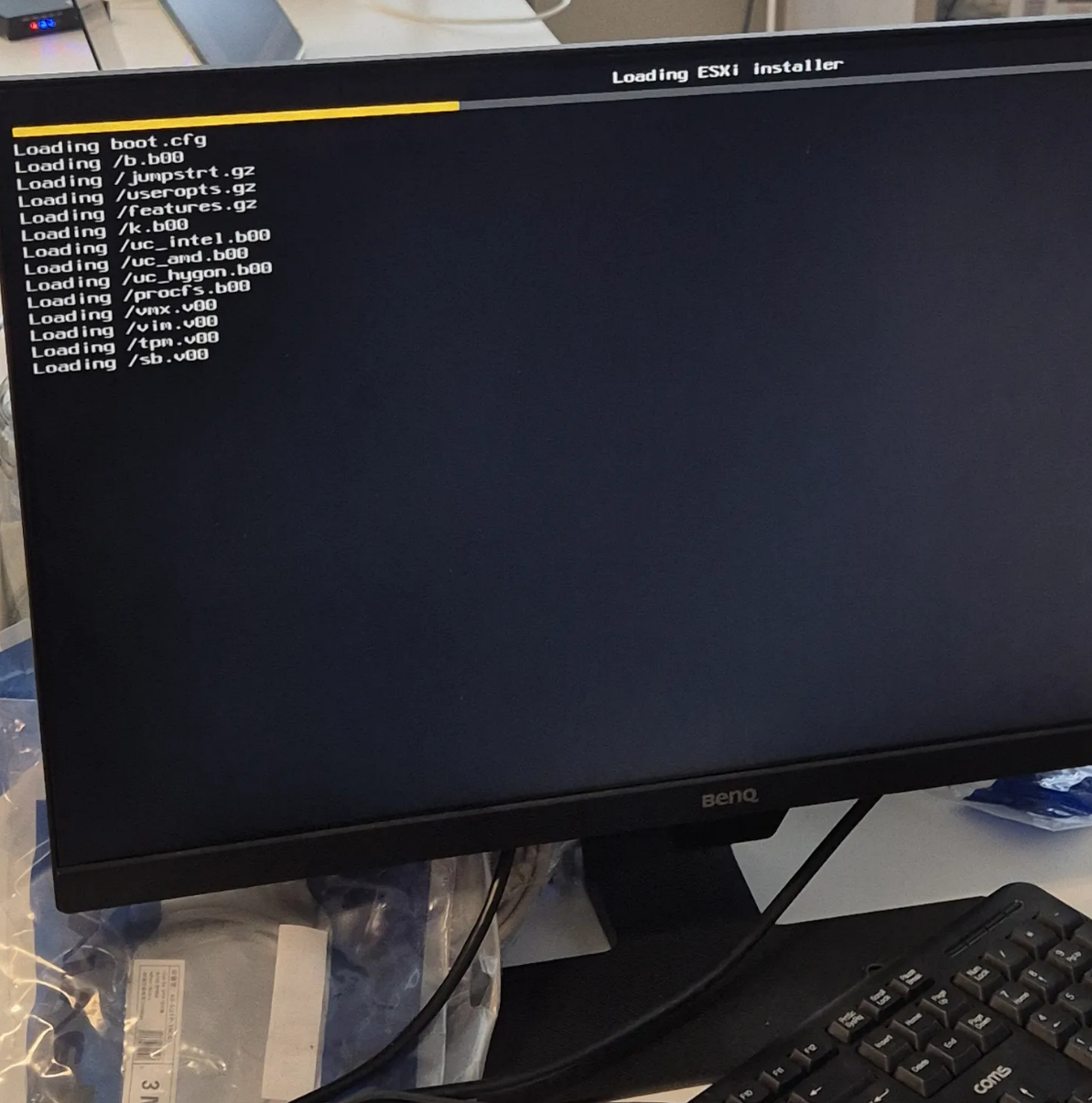

설치가 되고 있는 모습
 설치 후에 비밀번호 설정해 주고

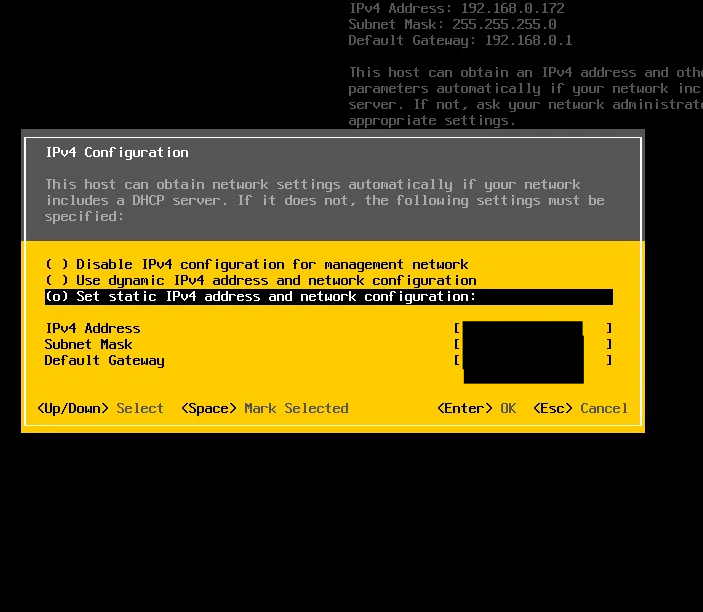

F2를 눌러서 Configure Management Network로 들어가서
IP 설정해 주기!!

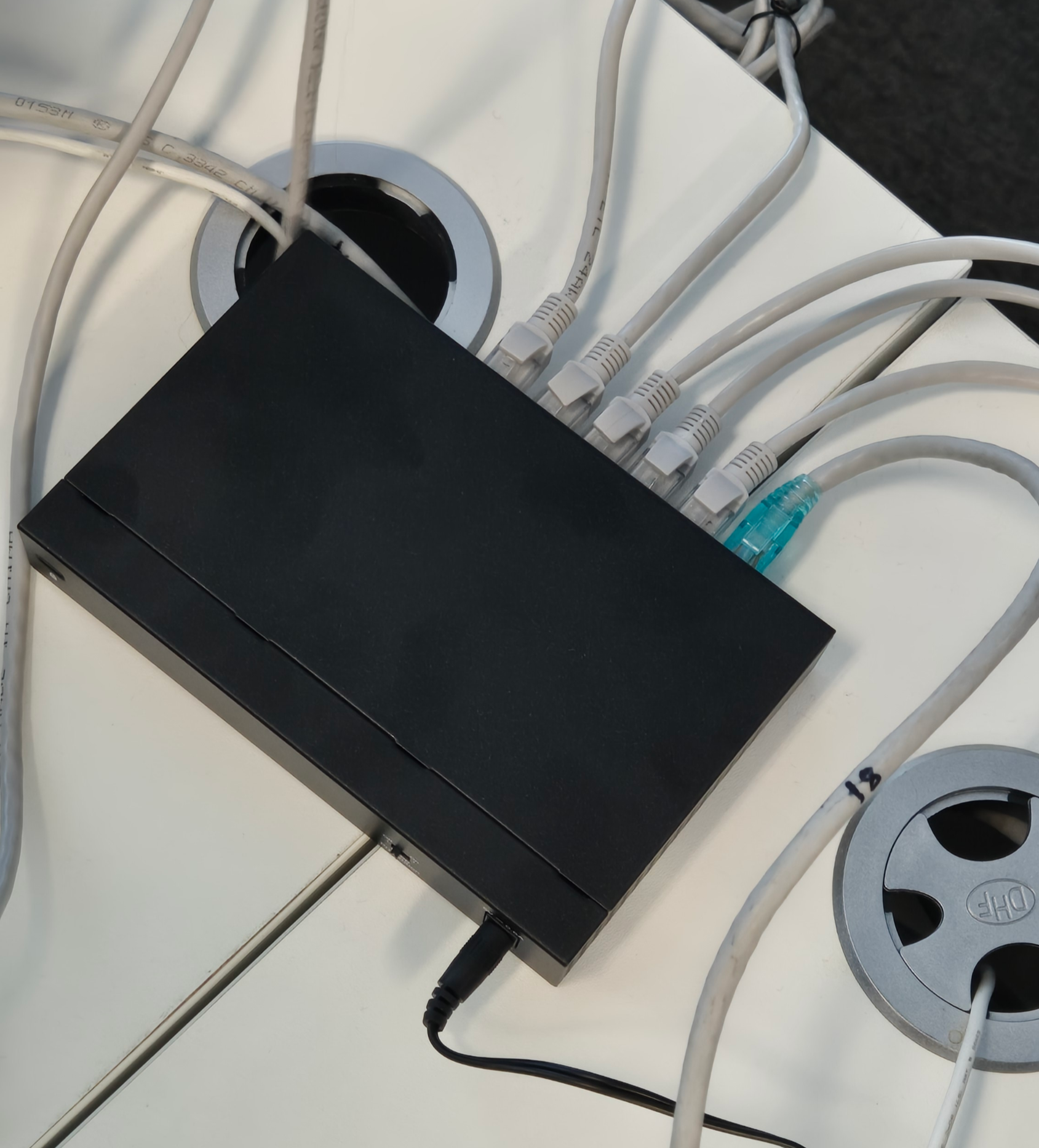

우리 팀 서버와 팀원들 컴퓨터를 스위치에 연결해 줌

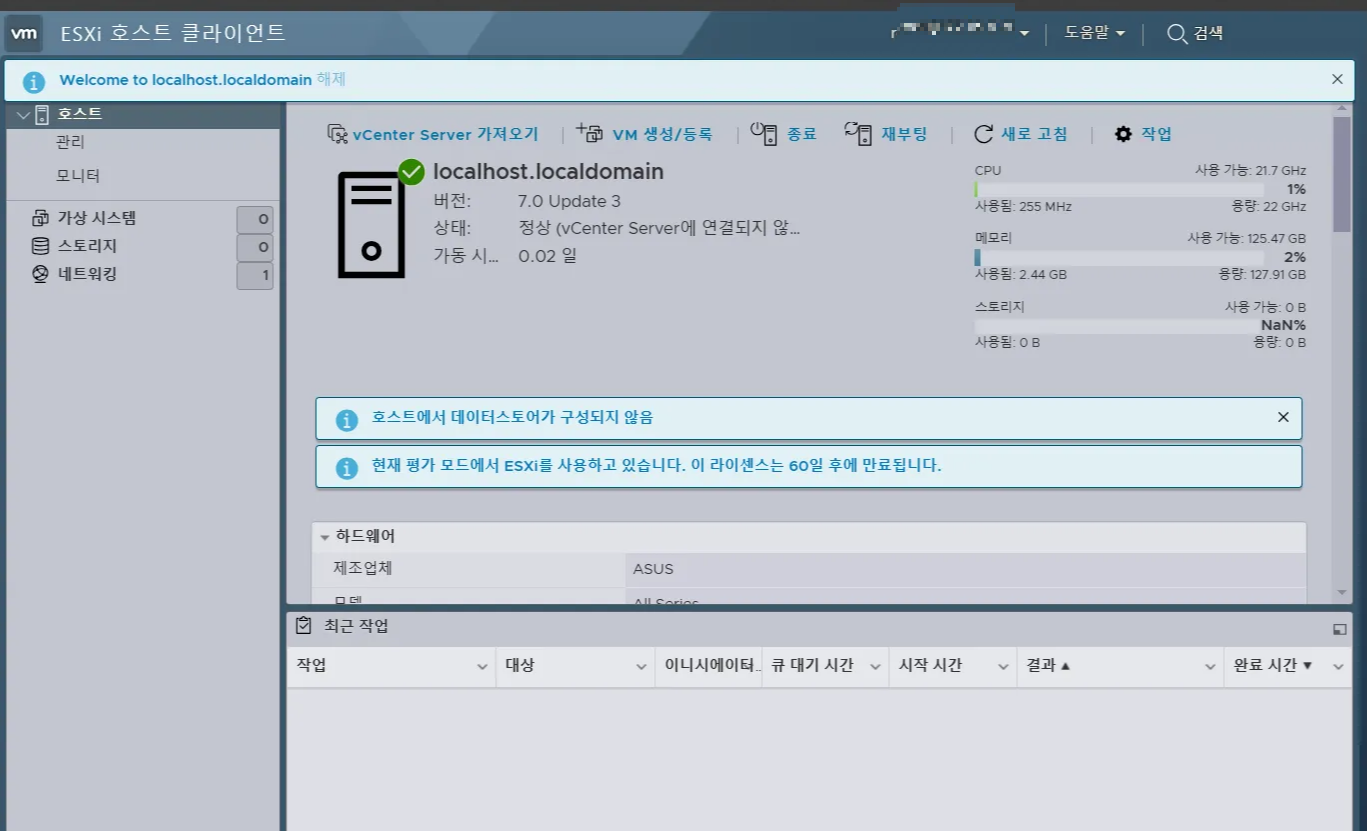

내 컴퓨터에서 서버에 설정한 ip로 접속 완료👍

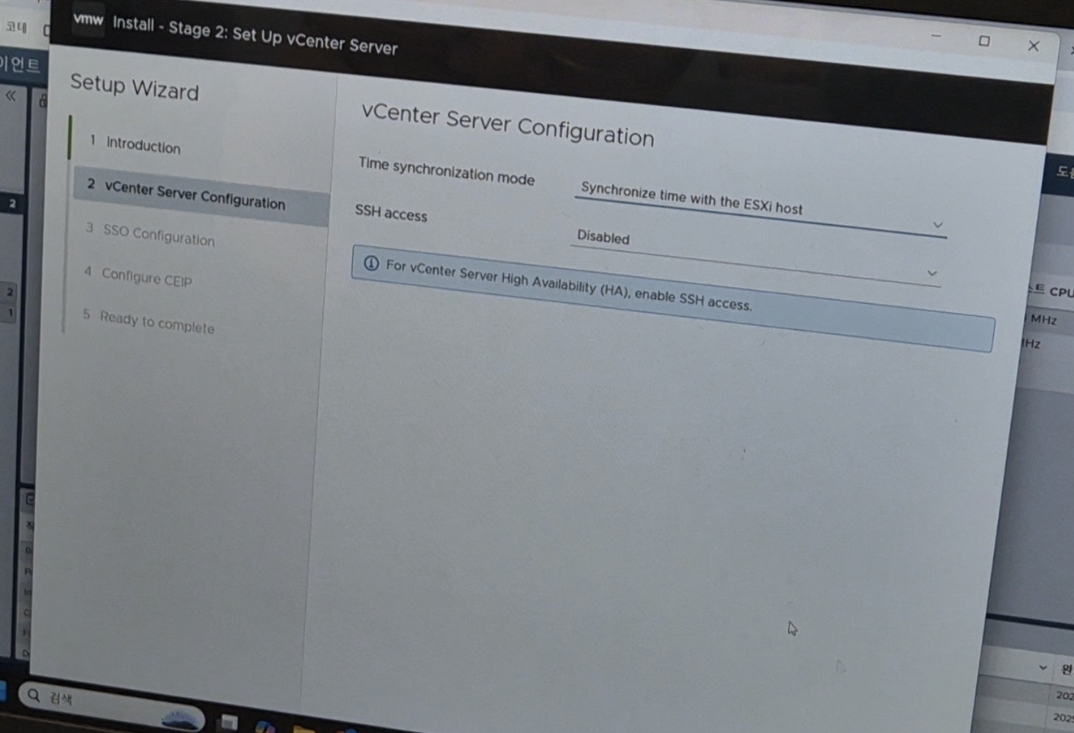

팀원들과 함께 vCenter도 만들었습니다🎈




---



이번 주에 학습했던 내용을 간략히 정리했고
이제 빠질 수 없는 What is my lunch ㅎㅎ


1️⃣ 월요일은 선지 해장국 맛집 '도락'에서 맛있게 먹었구요


2️⃣ 화요일은 강사님과 함께 샤브샤브집인 '채선당'으로!

3️⃣ 수요일은 '달인 대보칼국수'에 왔는데
여기는 가게 이름답게 장칼국수도 맛있지만
육회비빔밥 맛집으로 우리 FISA 동기들에게 소문난 곳이다🍴


4️⃣ '미미롤집'이라는 캘리포니아롤 파는 곳
나는 돈카츠롤을 시키고 옆에 팀원이 새우튀김롤 시켜서 서로 나눠먹었는데
돈카츠도 맛있지만 새우튀김롤이 더 맛있었다!


5️⃣ 금요일엔 '담솥'에서 우삼겹 덮밥을 먹으며


8주 차 한 주 마무리🖐🖐💙
